Die Luft- und Raumfahrtindustrie umfasst Flugzeuge und Raumfahrzeuge sowie Ausrüstungen für den Flug und flugbezogene Operationen innerhalb und außerhalb der Erdatmosphäre. Hochleistungskunststoffe haben sich in der gesamten Branche aufgrund ihrer Zuverlässigkeit bei der Erfüllung der komplexen und anspruchsvollen Anwendungsanforderungen von Luft- und Raumfahrtausrüstung durchgesetzt. Ihr Wachstum ist auch auf das Bestreben zurückzuführen, die Masse zu reduzieren – ein entscheidender Vorteil von leichten Kunststoffen gegenüber Metall.
Was sind die wichtigsten Vorteile von Hochleistungskunststoffen für Luft- und Raumfahrtkomponenten?
- Sicherheit: Hochentwickelte Polymere tragen Sicherheitszertifikate der Industrie für geringe Entflammbarkeit und Rauchentwicklung.
- Geringes Gewicht: In einer Industrie, die aus Gründen der Treibstoffeffizienz Wert auf eine geringe physische Masse legt, ermöglicht es das hohe Festigkeits-Gewichts-Verhältnis fortschrittlicher Polymere den Ingenieuren, schwerere Metalle für Luft- und Raumfahrtteile zu umgehen.
- Festigkeit und Steifigkeit bleiben erhalten: Vespel PI und Torlon PAI behalten ihre strukturelle Festigkeit bei hohen Temperaturen und widerstehen Ermüdungsversagen durch starke Vibrationsbelastungen.
- Hohe Temperaturbeständigkeit: Torlon PAI hat mit 275oC (527oF ) die höchste Glasübergangstemperatur unter den Kunststoffen für die Luftfahrt. PEEK, Ultem PEI und Vespel PI sind ebenfalls für ihre Stabilität und Festigkeit bei hohen Temperaturen bekannt.
- Schlagfestigkeit und Zähigkeit bei kryogenen Temperaturen: Dichtungen aus PCTFE und kryogenen PEEK-Polymeren funktionieren zuverlässig in Flüssiggasen und Treibstoffen wie LOX und LH2. Torlon PAI und Vespel PI sind für ihre Festigkeit und Haltbarkeit bei den kryogenen Temperaturen im Weltraum bekannt.
- Strahlungsbeständigkeit: Torlon PAI, Vespel PI und Ultem PEI haben bewiesen, dass sie ihre Festigkeit und Zähigkeit in Raumfahrtanwendungen, die ständiger Strahlung ausgesetzt sind, beibehalten.
- Widerstandsfähigkeit gegen Reibungsverschleiß: Lager- und Verschleißtypen von Torlon PAI und PEEK Thermoplasten verlängern die Funktionsdauer und Zuverlässigkeit von Getrieben, Buchsen, Lagern und anderen mechanischen Komponenten unter extremen dynamischen Belastungen.
- Chemische Beständigkeit: Hochleistungskunststoffe widerstehen vielen verschiedenen chemischen Umgebungen, wie sie in der Luft- und Raumfahrt vorkommen. PEEK und Ryton R-4 PPS zeichnen sich durch ihre Beständigkeit gegenüber einem breiten Spektrum von Chemikalien aus.
- Geringe Vakuumausgasung: Die NASA listet bestimmte Grade von Torlon PAI und PEEK als Thermoplaste auf, die sich als gering ausgasende Materialien für Raumfahrzeuge qualifizieren.
- Thermische und elektrische Isolierung und Isolation: Kunststoffe haben im Vergleich zu Metallen eine weitaus geringere Wärmeleitfähigkeit und bieten sowohl thermische als auch elektrische Isolierungs- und Isolationseigenschaften.
Spezialformulierungen verbessern die Leistung von Kunststoffen
Mehrere Hochleistungskunststoffe sind in Grades erhältlich, die mit Additiven modifiziert sind, die bestimmte Eigenschaften verbessern, während die inhärenten Attribute des Basispolymers erhalten bleiben.
- Torlon PAI, PEEK, Vespel PI und Ultem PEI sind in Grades mit Lager- und Verschleißeigenschaften erhältlich, die die der unmodifizierten Polymere übertreffen.
- Durch die Verstärkung mit Glas- und Kohlefasern wird die strukturelle Festigkeit gegenüber ungefüllten Versionen von Hochleistungspolymeren deutlich erhöht. So ist beispielsweise der Biegemodul von Torlon 7130 PAI mit 30% Kohlefasern fast viermal so hoch wie der von unverstärkten PAI-Grades.
- Drake 4645 PAI kombiniert Kohlefasern und Schmiermittel in seiner Formulierung, um sowohl die Verschleißfestigkeit als auch die Festigkeit zu verbessern.

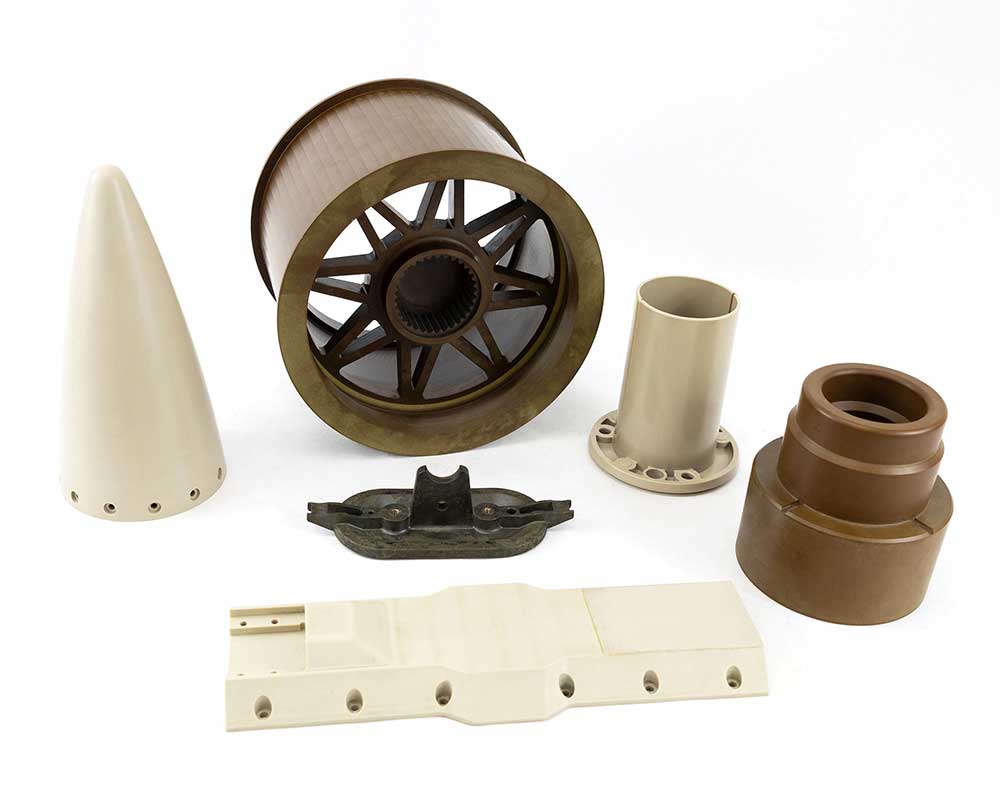

Was sind Beispiele dafür, wie Kunststoffe komplexe Herausforderungen bei der Konstruktion von Flugzeugkomponenten lösen können?
Die folgenden kurzen Fallstudien fassen zusammen, wie moderne Kunststoffe unter anspruchsvollen Bedingungen zuverlässig funktionieren:
- Im Bereich der Militärflugzeuge erzeugen Kampfjets einzigartig hohe G-Kräfte und komplexe Belastungen für Komponenten und Systeme.
- Torlon 4301 PAI kombiniert hohe Festigkeit mit Lager- und Verschleißeigenschaften für eine Vielzahl von strukturellen und mechanischen Komponenten, die hohen Spannungen und dynamischen Belastungen ausgesetzt sind.
- Die kompakten Rumpfkonstruktionen von Militärflugzeugen können es erforderlich machen, die Hydrauliksysteme in unmittelbarer Nähe der Triebwerke unterzubringen.
- PEEK und Torlon PAI haben sich aufgrund ihrer thermischen Isolations- und Isolationseigenschaften und ihrer chemischen Beständigkeit in strukturellen Halterungen und anderen Komponenten für Fluid-Handling-Systeme bewährt.
- In Verkehrs- und Militärflugzeugen müssen mechanische Komponenten in schweren Frachtraumtüren nach zahlreichen Einsätzen unter hoher dynamischer Belastung reibungslos und präzise funktionieren.
- Torlon PAI Lager- und Verschleißtypen bieten die Druckfestigkeit, die dynamische Tragfähigkeit und die Reibungsverschleißfestigkeit, die in Rollen und Sektorrädern für diese Systeme benötigt werden.
- Die Komponenten des Treibstoffsystems von Flugzeugen müssen chemikalienbeständig sein, starken Vibrationen ohne Ermüdungserscheinungen standhalten, bei extremen Temperaturen fest und zäh sein und in einigen Fällen vor elektrischen Entladungen schützen.
- Aus PEEK und Torlon PAI gefertigte Rohre und strukturelle Befestigungen widerstehen Düsen- und Raketentreibstoffen, sind resistent gegen Ermüdungserscheinungen und bieten thermische und elektrische Isolations- und Dämmeigenschaften.
Welche Kunststoffe halten den extremen Bedingungen stand, die für Raumfahrzeuganwendungen erforderlich sind?
Mehrere Hochleistungskunststoffe haben ihre Zuverlässigkeit in der Ausrüstung von Raumfahrzeugen – von Trägerraketen über Satelliten bis hin zu Weltraumteleskopen – unter Beweis gestellt. Typische Beispiele:
- Bei Raketenstarts sind die Komponenten extremen Vibrationskräften, hohen Temperaturen und kryogenen Treibstoffen ausgesetzt, die die Grenzen der Materialien austesten.
- Strukturbauteile und Montagevorrichtungen aus Torlon PAI, PEEK und Vespel PI halten den härtesten Bedingungen stand. Jedes Material bietet eine einzigartige Kombination von Eigenschaften für spezifische technische Anforderungen.
- Kommunikationssatelliten benötigen Materialien, die die Signalintegrität und die Fähigkeit zur langfristigen Nutzung in der Weltraumumgebung gewährleisten.
- Ultem 1000 PEI kombiniert Festigkeit und Strahlungsbeständigkeit mit HF-Transparenz für eine robuste Signalqualität in Kommunikationssatellitenantennen.
- Die Solaranlagen von Weltraumteleskopen müssen in Umgebungen, in denen Reparaturen und der Austausch von Komponenten nicht möglich sind, einwandfrei funktionieren.
- Torlon 7130 PAI wird aufgrund seiner Festigkeit, Strahlungsbeständigkeit, thermischen Isolationseigenschaften und Zähigkeit bei kryogenen Temperaturen für thermische Isolatoren in den Entfaltungsmechanismen von Teleskop-Solaranlagen eingesetzt.
- Zahnräder, Lager und Gleitflächen in Andocksystemen und Mechanismen zur Entfaltung von Geräten erfordern Materialien, die dem Reibungsverschleiß widerstehen und ihre Festigkeit und Zähigkeit beibehalten, wenn Strahlung und kryogene Temperaturen konstante Faktoren sind.
- Lager- und Verschleißtypen von PEEK, Torlon PAI und Vespel PI werden für eine Vielzahl von dynamischen Traganwendungen in der Raumfahrtausrüstung spezifiziert. Jedes Polymer hat einzigartige Eigenschaften, die effiziente Optionen für verschiedene technische Anforderungen und Umgebungen bieten.
Drake Plastics: Ihr Partner für Hochleistungspolymere in Aerospace Grade
Die Bedingungen, unter denen die Ausrüstung von Flugzeugen und Raumfahrzeugen funktionieren muss, liegen durchaus im Rahmen der Möglichkeiten moderner Polymere. Torlon PAI, PEEK, Ultem PEI, Vespel PI, Ryton R-4 PPS und PCTFE gehören zu der ausgewählten Gruppe von Materialien, die ihre Zuverlässigkeit in Komponenten unter Beweis gestellt haben, die von einfachen Außengehäusen für Flugzeuge bis hin zu thermischen Isolatoren in den Aktuatoren der Solaranlage des James Webb Weltraumteleskops reichen. Aufgrund ihrer jahrzehntelang bewährten Leistung sind diese Polymere zu den wichtigsten Materialkandidaten für eine wachsende Zahl von Anwendungen geworden. Drake Plastics, ein führender Anbieter von hochentwickelten Polymeren für die Luft- und Raumfahrtindustrie, bietet extrudierte Halbzeuge sowie CNC-Bearbeitung und Spritzgegießen an, um die unterschiedlichsten Anforderungen an die Konstruktion und Produktion von Komponenten aus diesen Materialien zu erfüllen.
FAQ's über Hochleistungskunststoffe für die Luft- und Raumfahrtindustrie
1. Welche Kunststoffe werden in der Luft- und Raumfahrt verwendet?
Die gängigsten Hochleistungskunststoffe für Luft- und Raumfahrtanwendungen sind Torlon® PAI, PEEK, Vespel® PI, Ultem® PEI, Ryton® PPS und PCTFE. Diese fortschrittlichen Polymere werden für Komponenten von Flugzeugen und Raumfahrzeugen spezifiziert, da sie eine leichte Konstruktion mit hoher Festigkeit, Temperaturbeständigkeit, chemischer Beständigkeit und Zuverlässigkeit unter extremen Betriebsbedingungen verbinden.
2. Warum ersetzen Hochleistungskunststoffe Metalle in Flugzeugen und Raumfahrzeugen?
Hochleistungskunststoffe ersetzen in der Luft- und Raumfahrt Metalle, weil sie ein besseres Verhältnis von Festigkeit zu Gewicht bieten, was sich direkt auf die Treibstoffeffizienz und die Nutzlastkapazität auswirkt. Hochentwickelte Polymere wie Torlon PAI und PEEK bieten außerdem thermische und elektrische Isolierung, chemische Beständigkeit und Ermüdungsfestigkeit - Eigenschaften, die Metalle oft nicht in einem einzigen Material erreichen können.
3. Welcher Kunststoff hat die höchste Temperaturbeständigkeit für die Verwendung in der Luftfahrt?
Torlon PAI has the highest glass-transition temperature among aerospace plastics at 275°C (527°F), making it the top choice for components exposed to sustained high heat. PEEK, Vespel PI, and Ultem PEI also perform reliably at elevated temperatures, with each polymer offering a distinct property profile for specific aerospace applications.
4. Sind Kunststoffe für die Luft- und Raumfahrt für Flamm- und Rauchstandards zertifiziert?
Ja, Viele Hochleistungskunststoffe für die Luft- und Raumfahrt besitzen Industriezertifikate für geringe Entflammbarkeit, geringe Rauchentwicklung und geringe Toxizität, einschließlich der Einhaltung der FAR 25.853 Standards für Kabinenmaterialien. Materialien wie PEEK, Ultem PEI und Torlon PAI werden häufig für die Innenausstattung von Flugzeugen, elektrische Gehäuse und strukturelle Komponenten spezifiziert, bei denen die Brandsicherheit eine wichtige Rolle spielt.
5. Welche Kunststoffe sind von der NASA für die Anforderungen an die Ausgasung von Raumfahrzeugen zugelassen?
Die NASA listet bestimmte Grade von Torlon PAI und PEEK als gering ausgasende Materialien auf, die für Anwendungen in Raumfahrzeugen zugelassen sind. Gering ausgasende Polymere sind im Weltraum unerlässlich, da flüchtige Verbindungen, die von Materialien im Vakuum freigesetzt werden, optische Oberflächen, Sensoren und Elektronik auf Satelliten und Weltraumteleskopen verunreinigen können.
6. Können Hochleistungskunststoffe kryogenen Temperaturen im Weltraum standhalten?
Ja, PCTFE und kryogene Grade von PEEK funktionieren zuverlässig in verflüssigten Gasen und Treibstoffen wie LOX (flüssiger Sauerstoff) und LH₂ (flüssiger Wasserstoff). Torlon PAI und Vespel PI behalten auch bei den kryogenen Temperaturen des Weltraums ihre Festigkeit und Zähigkeit, wodurch sie sich gut für Komponenten von Trägerraketen und Satelliten eignen.
7. Wofür wird Torlon PAI in der Luft- und Raumfahrt verwendet?
Torlon PAI wird in der Luft- und Raumfahrt für strukturelle Halterungen, Lager, Buchsen, Sektorzahnräder, thermische Isolatoren und Komponenten des Treibstoffsystems verwendet. Lager- und Verschleißtypen wie Torlon 4301 bieten eine hohe Druckfestigkeit und Reibungsverschleißfestigkeit, während verstärkte Typen wie Torlon 7130 PAI für hochbelastete strukturelle und kryogene Anwendungen spezifiziert sind.
8. Wie verhält sich PEEK in der Luft- und Raumfahrt?
PEEK eignet sich hervorragend für Anwendungen in der Luft- und Raumfahrt, die chemische Beständigkeit, Hochtemperaturstabilität und Zähigkeit erfordern. Es wird für Komponenten des Treibstoffsystems von Flugzeugen, hydraulische Halterungen, elektrische Anschlüsse, Lager und kryogene Dichtungen verwendet. PEEK ist auch ein von der NASA zugelassenes Material mit geringer Ausgasung für Anwendungen in Raumfahrzeugen und Satelliten.
9. Sind Kunststoffe für die Luft- und Raumfahrt resistent gegen Flugzeugtreibstoff und Hydraulikflüssigkeiten?
Ja, PEEK, Torlon PAI und Ryton R-4 PPS sind beständig gegen eine Vielzahl von Flüssigkeiten aus der Luft- und Raumfahrt, darunter Düsentreibstoffe, Raketentreibstoffe, Hydrauliköle und Enteisungschemikalien. Diese chemische Beständigkeit - in Kombination mit der Festigkeit bei hohen Temperaturen und der Widerstandsfähigkeit gegen Schwingungsermüdung - macht sie ideal für Halterungen, Fittings und strukturelle Befestigungen von Treibstoffsystemen.
10. Welche Bearbeitungsmöglichkeiten gibt es für Kunststoffkomponenten für die Luft- und Raumfahrt?

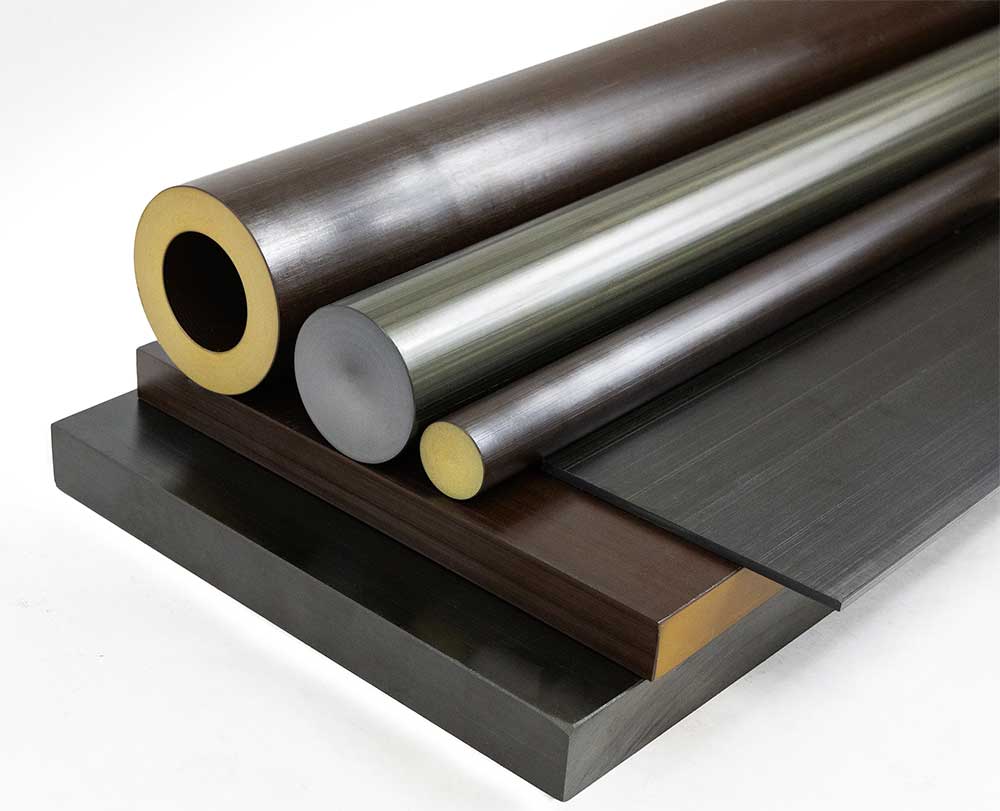

Drake Plastics liefert extrudierte Halbzeuge und bietet die CNC-Bearbeitung und das Spritzgegießen von Komponenten für die Luft- und Raumfahrt im eigenen Haus an. Dank dieser vertikal integrierten Fähigkeit können Luft- und Raumfahrtingenieure Torlon PAI, PEEK und andere Hochleistungspolymere in Luft- und Raumfahrtqualität als Rohmaterial oder als fertige, präzisionsbearbeitete Teile beziehen.
